Проект «А» без ОООС (создание «усилителя мечты»).
Усилитель Project A-S.E.B. Perfectio (Часть 2)
Конструкция

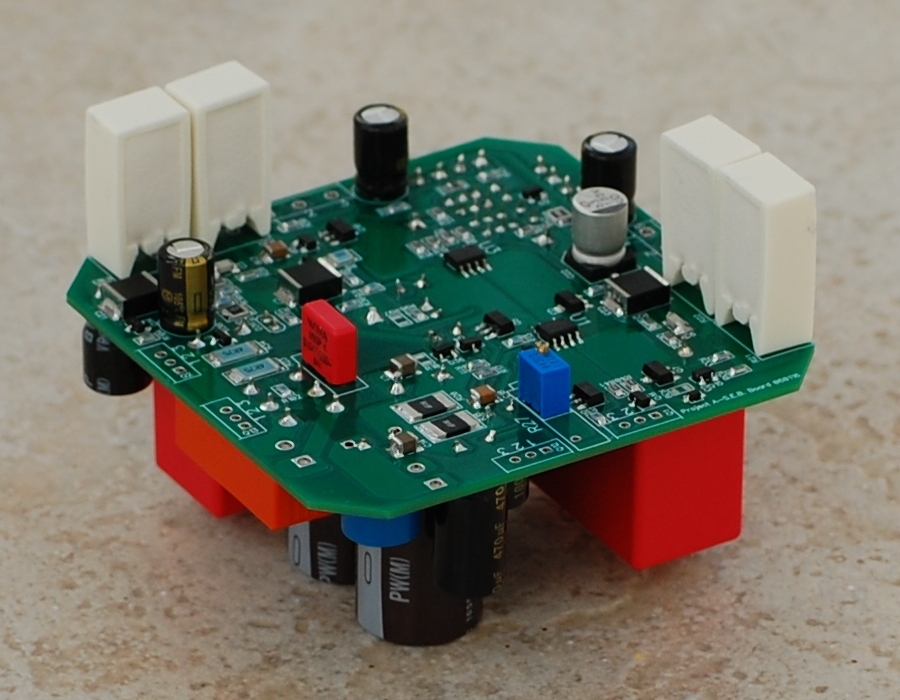

Непосредственно усилитель собран на одной 4-слойной печатной плате с металлизацией всех слоев в 105 мкм. Входная коммутация осущестляется реле Fujitsu FTR-B4 с контактами с золотым покрытием поверх сплава на основе серебра. Как и в усилителе Delitio входные емкости от WIMA, но в данном случае это MKP10, которые имеют еще меньшие потери. Также от WIMA применяются пленочные конденсаторы для поверхностного монтажа. Плата имеет двухсторонний монтаж объемных электронных компонентов, что накладывает определенные требования к последовательности ее сборки. Ниже приведен вид частично собранной платы:
Выходные транзисторы в данном случае, в отличие от усилителя Delitio, подбираются в пары с высокой точностью. Затем к паре подбирается близкая пара для уменьшения требуемой разбалансировки входного каскада для получения нуля на выходе. Выход на АС защищает реле типа SCHRACK RT2. Реле также имеет 15-секундную задержку подключения акустических систем на время установки рабочих точек в усилителе. Плата устанавливается в центральную часть колонны из радиаторов:
Измерения нелинейных искажений.

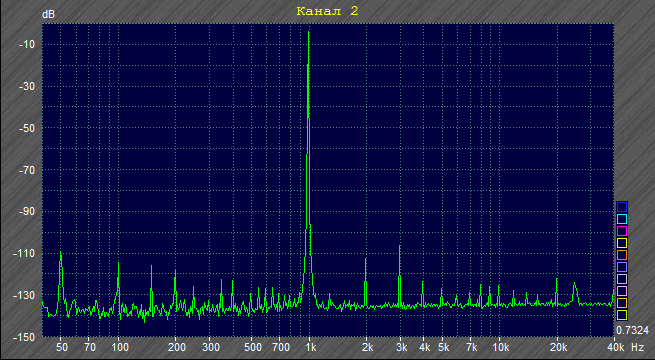

Чтобы правильно оценить приведенные ниже измерения необходимо иметь в виду возможности самого измерительного стенда. Они на самом деле весьма ограничены по разрешению и грешат наличием сетевой наводки. Правда, в пределах разумного. Коэффициент нелинейных искажений в канале измерения составляет 0.0009%:
На малых мощностях (0.1W) искажения в усилителе несильно отличаются. В сумме искажения составляют 0.002% :
Как и в Delitio присутствуют только две первые гармоники основного тона. Однако они заметно ниже по уровню благодаря принятым мерам для повышения линейности усилителя. При выходной мощности 1W картина принципиально не меняется:

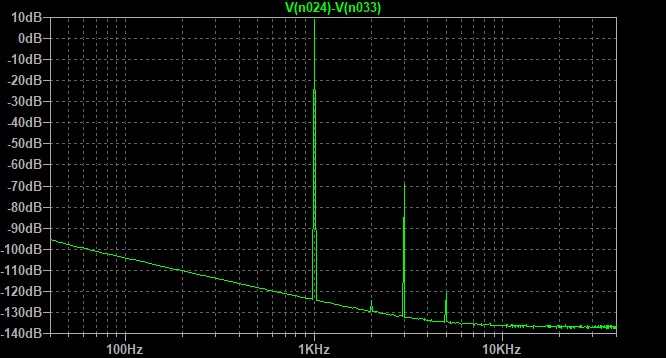

Искажения не превышают 0.008% и пятая гармоника еще слишком мала (-117 dB), чтобы о ней говорить всерьез. Справа приведена диаграмма искажений, полученных в результате расчета/моделирования. Полученное значение 0.013% достаточно близко к измерянному, что говорит о хорошем соответствии модели реальности. Интересно, что величина второй и других четных гармоник для каждого из плеч усилителя по отдельности была существенно выше (вторая превышала третью!), но при учете второго плеча, т.к. на выходе разностный сигнал, резко падала. Измерянный уровень интермодуляционных искажений при таком уровне сигнала ниже 0.003%.
Посмотрим как развиваются события при росте выходной мощности до 2W и 5W:
При 2W пятая гармоника все еще мала и общий Кг составляет 0.022%. До этого уровня в спектре присутствуют, практически, только две гармоники. Именно они и формируют звучание усилителя. Но при 5W мощности пятая гармоника, наконец, поднимается до уровня -102dB, когда уже можно говорить о ее заметности в спектре. При этой мощности искажения составляют 0.061%, что близко по уровню и структуре к искажениям усилителя Delitio на 1W мощности. Таким образом, общая линейность усилителя Perfectio выросла в разы по сравнению в младшей моделью.
Еще необходимо отметить, что спектр искажений и их уровень очень мало меняется при подключении 4-омной нагрузки. Для примера ниже приведен спект сигнала на выходе при 10W выходной мощности и подключенной нагрузке 4-ом:
Видно, что спектр сигнала расширился, но 7-я гармоника все равно последняя. Уровень искажений - 0.152%.
Тепловой режим усилителя.
Усилитель получился достаточно "теплым". Кристаллы выходных транзисторов разогреваются до температуры порядка 101 градусов. Температура радиатора на внутререберных поверхностях может достигать 73 градусов, но у всех компонентов усилителя при этом находится в допустимых пределах с разумным запасом. Распределение тепла по корпусу усилителя представлено на изображении:
Пара усилителей может использоваться зимними вечерами в качестве обогревателя. При этом, заметно нагреваются элементы конструкции рядом стоящей аудио стойки (слева).
