Проект «А» без ОООС (создание «усилителя мечты»).



Описание усилителя (Часть 5)

Результаты измерений. XLR вход.



Подключение к балансному входу, который в этом усилителе является основным благодаря симметричной структуре, должно определенным положительным образом сказаться на звучании. Кроме того, в теории, и моделирование это подтверждало, должны были исчезнуть все четные гармоники при условии полной симметричности плеч усилителя. Однако полная симметричность бывает только в идеале (или в теории). Несмотря на применение достаточно точных тонкопленочных резисторов с отклонениями не хуже 0.5% и 0.1%, абсолютного совпадения номиналов никогда не бывает, а найти одинаковую пару транзисторов еще сложнее, даже в составе одной сборки. В данном усилителе доступная симметричность была получена исключительно организационными методами, без применения подбора транзисторов. Сборка FDS3601 в какой-то мере гарантирует совпадение характеристик плеч входного дифкаскада на приемлемом уровне. Выходные транзисторы брались из одной партии.

Надо сказать, что звучание усилителя с подключением к XLR входу оказалось немного лучше, чем при работе с RCA входа. Особенно заметна разница была при больших уровнях для данного усилителя. К тому же, измерения преподнесли некоторый сюрприз, который поначалу казалось дает существенное расхождение с теорией и моделированием, но потом причина была найдена.

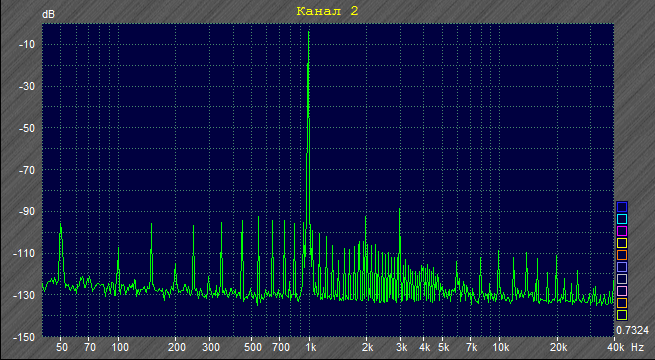

Результаты измерений приведены ниже. Спектр усилителя при выходной мощности 0.1W дает уровень искажений ниже 0.007%:

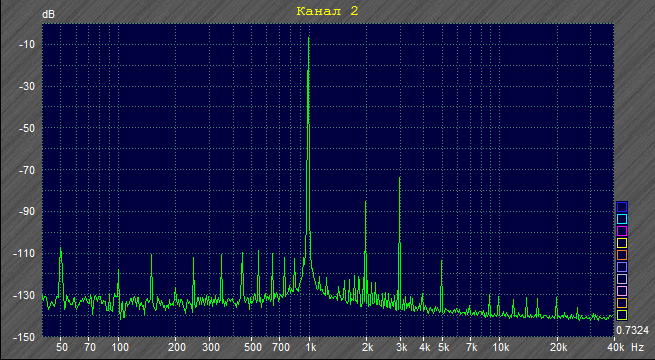

На этой мощности в спектре присутствуют только вторая и третья гармоники, как и для небалансного входа. Да и общий уровень искажений оказался тем же. Проверим, что происходит на бОльших уровнях (1W):

Для выходной мощности 1W коэффициенты гармоник (THD) тоже практически не отличаются - 0.046% для RCA входа и 0.044% для XLR, т.е. на уровне погрешности измерений. Спектр также не претерпел никаких изменений. Уменьшенный на 3dB уровень пятой гармоники вряд ли может объяснить разницу. Таким образом, причины в разнице звучания в пользу балансного входа установить не удалось.

Что расходится с теорией и моделированием, так это уровень второй гармоники. Она должна была исчезнуть при балансном подключении, но она твердо стоит и никуда не девается. Причиной этого оказалась та небольшая несимметричность дифкаскада, которая возникла вследствие неидентичности пар транзисторов, резисторов и принудительная разбалансировка для получения нуля на выходе (компенсация неидентичности выходных транзисторов). Оба фактора, как показало последующее моделирование, приводят к росту именно второй гармоники.

Сетевая помеха на спектрах является результатом несовершенства стенда для тестирования.



Выводы.



В результате проведенной работы получено еще одно подтверждение того, что усилители мощности без ОООС имеют явное преимущество в звучании по сравнению с классическими усилителями с ОООС. Усилитель Project A-S.E.B. обладая на порядок худшей линейностью при измерении статическим гармоническим сигналом показал заметно более качественное звучание. Особенно это проявляется на записях с высоким разрешением, сделанных с минимальной обработкой в студии.

В усилителе были опробованы технологии создания усилителей без ОООС и, так как все реализованные подходы себя полностью оправдали, развитие их было осуществлено в новом более мощном усилителе Perfectio.



Технические характеристики усилителя Project A-S.E.B. (Delitio)



Активный входной разъем........................................XLR или RCA (Подключение к одному из входов)

Входное сопротивление (20 - 20000 Hz, RCA/XLR).....9.5/19.0 Kohm

Максимальное входное напряжение (RCA/XLR)........1.1 Vrms

Коэффициент усиления (20 - 20000 Hz, RCA/XLR)......19.7 dB

Выходная мощность (1 KHz, THD <1%, 10 ohm).......10 W

Выходная мощность (1 KHz, THD <1%, 8 ohm).........8 W

Выходная мощность (1 KHz, THD <1%, 4 ohm).........4 W

Полоса пропускания (1 W@ 8 Ohm, +0/-1 dB)...........0.65 - 300000 Hz

Полоса пропускания (1 W@ 8 Ohm, +0/-3 dB)...........0.32 - 500000 Hz

THD (1 W, 20 - 20000 Hz, 8 ohm)..............................<0.046 %

Выходное сопротивление (20 - 20000 Hz)................<0.28 ohm

Напряжение питания................................................90 - 132/187 - 264 VAC 47 - 63 Hz

Потребляемая мощность .......................................<80 W

Габаритные размеры (Ш х В х Г)...............................180 х 165 х 260 мм

Масса .....................................................................3.5 Kg





Развитие проекта - Усилитель Perfectio .
